Schatzkarten in .NET

Seit der Einführung von Google Maps Anfang Februar 2005 hat sich viel getan. Und das nicht nur technologisch und inhaltlich, wie etwa in Gestalt besserer und detaillierterer Karten; auch bei den Nutzern von Anwendungen ist eine nicht zu unterschätzende Anspruchshaltung entstanden. Das hat zwar eine negative Konnotation, ist aber gar nicht so drastisch negativ gemeint. Google Maps hat es allerdings unbestritten geschafft, Anwendern in Windeseile zu zeigen, was mit Kartenmaterial und Kartendaten alles möglich ist. Wenn es um Adressdaten geht, ist eine Validierung der eingegebenen Daten bereits das absolute Minimum. Ebenso oft wird ­eine Karte verlangt, um zum Beispiel eine Adresse zu visualisieren oder eine Strecke von Wegpunkten zu berechnen. Das sind alles beliebte Funktionen, sodass immer mehr Webseiten, Apps und Co. diese Möglichkeiten anbieten.

Wir Anwender sind daher verwöhnt, was den Umgang mit Kartenmaterial angeht. Eine verständliche Entwicklung, da diese Funktionen einen erheblichen Nutzen stiften, wenn sie richtig eingesetzt werden. Die Visualisierung einer Adresse kann verdeutlichen, was in der Nähe liegt, um bekannte Merkmale in Erinnerung zu rufen, sodass die neue Adresse plötzlich doch nicht so unbekannt ist wie zunächst gedacht. Und eine optimale Wegfindung ist in einer Welt, die sich immer schneller dreht, für viele zur Pflicht geworden.

Kartendaten, Kartenmaterial und alles, was dazugehört, in eine Anwendung einzubauen wird daher immer mehr zum Standard. Es muss aber nicht immer Google sein. Auch andere Anbieter stellen einen ganzen Fundus an Möglichkeiten bereit, um die eigenen Produkte kartentechnisch aufzuwerten. Esri mit seinen ArcGIS-Produkten ist ein solcher Anbieter, der in diesem Artikel näher vorgestellt wird. Aufgrund der Fülle an Möglichkeiten liegt der Fokus auf der .NET Runtime, eingebettet in eine Beispielanwendung. Andere Funktionen werden daher lediglich angerissen.

Über die Jahre ist die Anbindung von zum Beispiel Kartenmaterial immer einfacher geworden. Heutzutage muss die Antwort nicht immer direkt Google lauten, wenn Kartendaten zum Einsatz kommen sollen. Trotzdem sind die Anforderungen an die Anbieter dieser Materialien und Daten kontinuierlich gewachsen. Es reicht nicht mehr aus, nur eine Handvoll SDKs oder Schnittstellen anzubieten. In vielen Anwendungsszenarien müssen die Daten zum Beispiel in eine Webseite, eine Desktop-Anwendung und in mobile Apps integriert werden. Spiele sind ebenfalls ein wichtiger Faktor geworden, sodass die Kartendaten auch in Technologien wie Game Engines integrierbar sein müssen.

Das stellt viele Anforderungen sowohl an die Anbieter als auch an die Auswahl der korrekten Technologien. Nicht alles lässt sich über eine REST-Schnittstelle abbilden. Hin und wieder sind eigene SDKs sinnvoll oder notwendig. Den Funk­tionsumfang selbst zu implementieren ist schon bei sehr geringen Anforderungen praktisch nicht zu stemmen. Dafür ist die Komplexität zu hoch. Es gibt zwar kostenfreie Anbieter von Geodaten, zum Beispiel OpenStreetMap [1], die als Basis dienen können, dennoch ist es ein Mammutprojekt, Features wie die von Google Maps oder Esri selbst nachzubauen. In der Regel ist das nicht der eigene Fokus.

Eine mögliche Lösung, um der Komplexität und der Technologievielfalt zu begegnen, ist daher die Einbindung von vorhandenen Daten und Materialien über existierende APIs.

Bevor sich der Artikel der ArcGIS .NET Runtime zuwendet, ein kurzer Überblick zu Esri [2]. Gegründet wurde das Unternehmen bereits im Jahr 1969 von Jack und Laura Dangermond. Der Hauptsitz des Unternehmens ESRI Inc. (Environmental Systems Research Institute) liegt in den USA. Das Motto von Esri ist „The Science of Where“, was sehr gut passt, denn das Portfolio besteht aus Angeboten im Bereich Geo­informationssysteme (GIS). Unter dem Namen ArcGIS werden die Produktfamilien für alle Bereiche zusammengefasst. So umfasst zum Beispiel ArcGIS Desktop die Produkte für den Desktop, wie ArcGIS Pro. Im Server-Segment fallen unter die Produktfamilie ArcGIS Enterprise unter anderem zentrale Komponenten zur Datenhaltung und verschiedene Server für den Einsatz im eigenen Netzwerk. Mit ArcGIS Online respektive ArcGIS Platform werden die SaaS- und PaaS-Produkte aus der Cloud bezeichnet.

Neben dem Unternehmenssitz in den USA werden dort weitere zehn Handelsbüros und weltweit weitere 80 Handelsbüros unterhalten. Für die DACH-Region gibt es Esri Deutschland, Esri Österreich und Esri Schweiz. Mit den Angeboten und Dienstleistungen steht Esri unter anderem in Konkurrenz zu Hexagon, Precisely und Mapbox. Die Produkte von Esri bringen eine ganze Reihe von Features mit. Grob zusammengefasst sind das die folgenden:

Diese umfassende Liste an Funktionen soll verdeutlichen, dass Esri mehr kann als Karten anzuzeigen und Orte zu suchen. Insbesondere die Abfrage von demografischen Daten und die umfassenden Möglichkeiten zur Datenspeicherung sowie die Offline-Funktionen stechen auf den ersten Blick nicht zwingend hervor. Im Folgenden legt der Artikel den Fokus auf die ArcGIS .NET Runtime, zeigt aber noch das weitere API-Angebot im zweiten Teil dieses Artikels.

Aus .NET-Sicht betrachtet ist die ArcGIS Runtime ein zentrales Kernstück für eine breite Palette an Features und Möglichkeiten. Über das SDK stehen beispielsweise Dienste zum Mapping und zur Analyse zur Verfügung. Unterstützung gibt es für die Plattformen Android, iOS und Windows.

Das API ermöglicht es, den Code zwischen den Plattformen zu tauschen, zum Beispiel über Xamarin Android, Xamarin iOS und Xamarin Forms. Ebenfalls unterstützt werden die Windows Presentation Foundation (WPF) und die Universal Windows Plattform (UWP). Zu den Features zählen unter anderem:

Diese Auflistung zeigt erneut, was Esri und ganz spezifisch die ArcGIS-Plattform alles unterstützt. Es hört also beim Anzeigen von Karten nicht auf, sondern fängt dort erst richtig an, spannend zu werden.

Beim Schreiben dieses Artikels ist Version 100.12.0 vom 25. August 2021 die aktuelle Version des ArcGIS Runtime API für .NET. An der Versionsnummer wird bereits deutlich, dass dieses SDK schon eine ganze Weile auf dem Markt verfügbar ist. Die detaillierten und dennoch übersichtlichen Release-Notes [3] verraten, was sich in den vergangenen Ver­sio­nen so alles getan hat. Neben Fehlerbehebungen finden auch immer wieder neue Features den Weg in das SDK, und das übergreifend über alle Technologie-Plattformen. Neben der ArcGIS Runtime für .NET gibt es auch Versionen für Android, iOS, Java und Qt. Highlights der neuesten Version sind etwa das Feature Geotrigger, auch als Geofencing bekannt, und ­eine komplett runderneuerte API-Referenz [4] auf Grundlage von DocFX.

Bevor es um weitere Komponenten und konkrete Beispiele geht, ist die Lizenzierung anzusprechen, wenn das SDK mit der eigenen Anwendung ausgeliefert werden soll. Ein wichtiges Thema, da es einen Kostenfaktor darstellt. Vor der Veröffentlichung ist zu entscheiden, mit welchem Lizenzlevel die Laufzeitumgebung ausgeliefert werden soll. Zur Verfügung stehen die Abstufungen Lite, Basic, Standard und Advanced. Zudem existieren einige sogenannte Erweiterungs-Lizenzen, um zusätzliche Funktionalitäten hinzuzufügen. Dazu zählen zum Beispiel die Analyse von Daten, Informationen zu Versorgungsnetzen und eine Premium-Version von StreetMap, die hochaufgelöste Straßendaten für die Offline-Nutzung einschließt. Die vier Level bieten ebenfalls unterschiedlichste Möglichkeiten an. Sie sind aufeinander aufgebaut, sodass die Standard-Edition der Lizenz alles von Basic enthält und so weiter. Die Übersicht [5] der Lizenzen und deren Möglichkeiten erläutert sehr gut, worauf zu achten ist. Damit lässt sich der eigene Bedarf einschätzen und die Lizenz auswählen.

Für diesen Artikel wurde eine reale Anforderung in Form ­einer Demo-Anwendung [6] umgesetzt, um die Möglichkeiten von Esri zu zeigen. Diese Anforderung entstammt einer Anwendung zur Erfassung von Kunden, unter anderem mit Adressen, sowie Veranstaltungen, die ebenfalls Adressen besitzen. Diese Kunden, die im Moment primär aus Schulen aller Schulformen und weiteren, externen Bildungseinrichtungen bestehen, sollen auf einer Karte visualisiert werden. Dadurch lassen sich, so die Vermutung hinter der Anforderung, sehr gut Einzugsgebiete, räumliche Nähe und Routen visualisieren. Auch die Suche nach Adressen und deren gleichzeitige Visualisierung wären deutlich einfacher. Aus Sicht des Marketings ist es ebenfalls wichtig, diejenigen Schulen und Bildungseinrichtungen zu identifizieren, die noch keine Kunden sind, sich räumlich aber in der Nähe zu bereits existierenden Kunden befinden. Dadurch lassen sich im besten Fall Synergieeffekte nutzen. In zukünftigen Versionen ist dann das Routing von Strecken mit einem und mehreren Zielpunkten beziehungsweise Zwischenstopps geplant.

Umgesetzt werden soll also die Anzeige einer zuvor vor­bereiteten Karte, um auf dieser Standorte von Kunden anzuzeigen. Die Demo-Anwendung ist mit WPF erstellt und liegt als Rider-­Projekt vor. Die Basis bilden das .NET Framework in Version 4.7.2 und das NuGet-Paket Esri.ArcGISRuntime.WPF. Bei der Installation werden die Pakete Esri.ArcGISRuntime und Esri.ArcGISRuntime.runtimes.win direkt mitinstalliert. Die Daten der Kunden kommen aus einer REST-Schnittstelle des angesprochenen Verwaltungssystems, das sich gerade im Aufbau befindet. Diese Anwendung ist mit ASP.NET Core Web API in Version 5 erstellt.

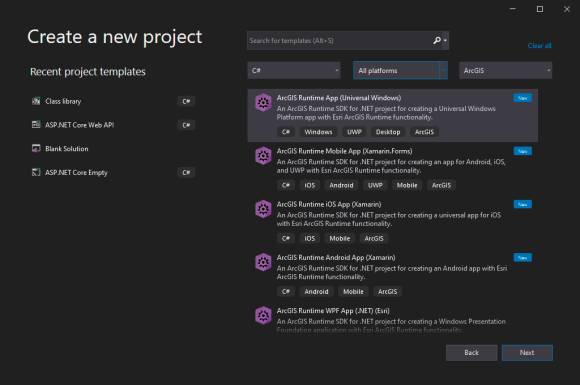

Wer statt JetBrains Rider lieber Visual Studio einsetzen möchte, kann den Beispielen trotzdem folgen. Für Visual Studio existiert zusätzlich eine Visual Studio Extension (VSIX-Datei) mit Projektvorlagen und NuGet-Paketen für unterstützte Plattformen des ArcGIS Runtime .NET API. Durch die Installation der Erweiterung werden die Visual-Studio-Vorlagen hinzugefügt und eine lokale NuGet-Paketquelle konfiguriert. Die Pakete müssen daher nicht mehr heruntergeladen werden. Bild 1 zeigt dazu die Übersicht der neuen Projektvorlagen, um komfortabel loslegen zu können.

Zur Vorbereitung eines Projekts müssen Fragen zur Sicherheit und Authentifizierung, Logins, API-Keys und der Lizenz geklärt sein.

Das Lizenzthema ist für die Demo-Anwendung recht einfach erklärt. Da die Anwendung momentan nicht ausgeliefert wird, ist die Auswahl einer der oben genannten konkreten ­Lizenzen nicht notwendig. Bei der Entwicklung lassen sich alle Funktionen problemlos nutzen.

Wichtig ist ein ArcGIS-Developer-Account [7], um nach dem Login das ArcGIS Runtime SDK herunterzuladen. Der Entwickler-Account ist nach einer einfachen Registrierung verfügbar. Für Entwicklungs- und Testzwecke bietet das SDK anschließend Zugriff auf alle Funktionen des API. Wichtig zu wissen ist, dass sich die eigene Anwendung im Entwickler-Modus etwas anders verhält. Das Wasserzeichen „Licensed For Developer Use Only“ wird zum Beispiel auf Karten eingefügt und erscheint auf der Konsole als Ausgabe. Ein lokaler Server gibt die Meldung „This application is licensed for developer use only“ auf der Konsole aus.

Für die Demo-Anwendung genügt zudem ein einfacher API-Key, um fertige Dienste zu nutzen. Diese Ready-to-use-Dienste sind eine Gruppe von ArcGIS-Platform-Diensten, die Kernfunktionalitäten zum Beispiel für die Erstellung von Kartierungsanwendungen bereitstellen, wie unter anderem Basemap-Layer, die Suche oder das Routing. Ein API-Key ist im Developer Dashboard nach dem Login zu erstellen, was problemlos funktioniert.

Für die Authentifizierung stehen verschiedene Möglichkeiten zur Verfügung. Es gibt den klassischen API-Schlüssel, der als permanentes Token dient und der Anwendung einen direkten Zugriff auf bestimmte Dienste bietet. Dann existiert noch die sogenannte ArcGIS-Identität, früher Named User genannt. Das ist ein kurzlebiges Token, erzeugt mittels ­OAuth 2.0, um der Anwendung den Zugriff auf Inhalte und Dienste zu geben, die mit einem existierenden ArcGIS-Benutzeraccount verknüpft sind. Die dritte Möglichkeit bilden die Application Credentials: ebenfalls ein kurzlebiges Token, erzeugt mittels OAuth 2.0, um der Anwendung Zugriff auf bestimmte Dienste zu geben. Welche Methode zum Einsatz kommt, hängt vom Anwendungsfall ab. Reichen die Ready-to-use-Dienste aus, ist ein API-Schlüssel völlig in Ordnung. Möchten Benutzer über die Anwendung eigene, private Daten ändern, ist eine ArcGIS-Identität notwendig.

Die Authentifizierung am Esri-System, in diesem Fall der ArcGIS-Plattform, ist für die Demo-Anwendung unkompliziert, da ein API-Key zum Einsatz kommt und keine ArcGIS-Identity oder Application Credentials, wie oben beschrieben. In der WPF-Anwendung wird dazu die OnStartup-Methode der App-Klasse genutzt, um dort den Schlüssel anzugeben und an die ArcGISRuntimeEnvironment weiterzureichen. Listing 1 zeigt den Code dazu. Damit ist die Authentifizierung abgeschlossen und die WPF-Anwendung bereit.

Statt eines globalen API-Keys lassen sich aber auch einzelne Schlüssel für bestimmte Bereiche beziehungsweise Komponenten setzen. Das funktioniert bei allen Klassen in der Arc­GIS Runtime mit der implementierten Schnittstelle IApiKeyResource. Das erlaubt es zum Beispiel, deutlich feinere Nutzungsstatistiken über die Telemetrie zu bekommen und die Ressourcen, die eine Anwendung nutzt, besser zu steuern. Klassen, die diese Schnittstellen implementieren, sind beispielsweise Basemap, LocatorTask und RouteTask.

Mittlerweile läuft die Demo-Anwendung und verbindet sich über den API-Schlüssel mit der ArcGIS-Plattform. Daher ist es Zeit für den nächsten Schritt: Wir brauchen eine Karte. Da auf ihr Informationen angezeigt werden sollen, zum Beispiel Standorte von Kunden, muss eine solche Karte zunächst in die Anwendung eingebunden und angezeigt werden.

Da die Demo-Anwendung mit WPF implementiert ist, wird das Entwurfsmuster Model-View-ViewModel (MVVM) umgesetzt, sodass ­zunächst ein Modell für die Karte erstellt wird. Das CustomerMapViewModel enthält einen Verweis auf die Map-Instanz und initialisiert diese Karte mit dem Basemap-Style ArcGISStreets, sodass Straßen zu sehen sind. Für die Visu­alisierung von Kunden und Routen, um zwei Themenbereiche aus den Anforderungen zu nennen, ist beispielsweise keine topologische Karte notwendig. Das Modell implementiert das Interface INotifyPropertyChanged und bekommt die OnPropertyChanged-Methode sowie eine öffentliche Eigenschaft für das Map-Objekt. Der Konstruktor initialisiert diese Map-Instanz, was wie folgt vonstatten geht:

private void SetupMap()
{
  Map = new Map(BasemapStyle.ArcGISStreets);
}

Danach ist das Modell bereits vollständig implementiert. Da die Karte im Hauptfenster der Anwendung angezeigt werden soll – für diese Demo ist das ausreichend –, ist noch das MainWindow anzupassen. Der XAML-Code dazu ist in Listing 2 zu sehen. Das CustomerMapViewModel wird als Ressource eingebunden und die MapView von Esri – hier wird die Karte dann tatsächlich visualisiert – im Grid eingebunden. Die Karte ist an das Modell gebunden und besitzt einen Namen, um auf die Instanz zugreifen zu können. Jetzt fehlt nur noch, einen zentralen Punkt zu setzen, für den die Karte initial angezeigt wird, beziehungsweise wohin sie automatisch zoomt. Das erledigt das folgende Code-Snippet, eingebettet im Konstruktor des Hauptfensters:

var mapCenterPoint
  = CoordinateFormatter.FromLatitudeLongitude(
    "51°30'51.2784''N 7°28'6.3444''E",
    SpatialReferences.Wgs84);

MainMapView.SetViewpoint(new Viewpoint(
  mapCenterPoint, 100000));

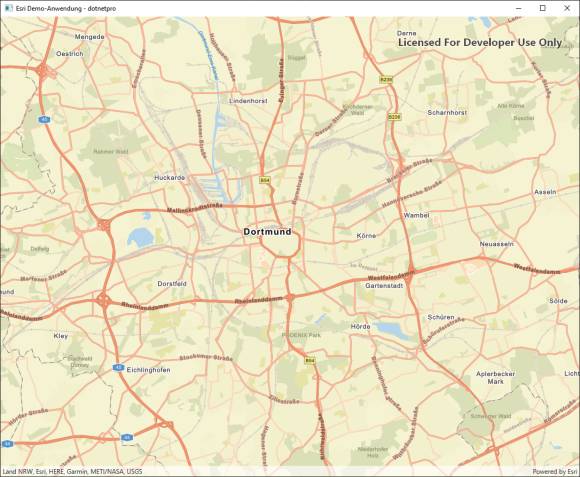

Zunächst wird eine Koordinate erstellt, die aus der ­Angabe von Latitude und Longitude berechnet wird. Diese gibt das Zentrum von Dortmund an. Anschließend wird der erzeugte MapPoint genutzt, um den View­point der Karte zu verändern. Das funktioniert problemlos, wie in Bild 2 zu ­sehen ist.

Die Demo-Anwendung hat jetzt eine Karte mit einem Standard-Basemap-Style von Esri, um Straßen anzuzeigen. Das WPF-Control zur Karte unterstützt die Standardoperationen, die Nutzer von einer solchen Karte erwarten. Ein Doppelklick zoomt an die entsprechende Stelle, das Mausrad verändert ebenfalls die Zoomstufe, und der angezeigte Ausschnitt kann durch Ziehen mit der linken Maustaste in alle Richtungen verändert werden. Das macht die Interaktion mit dem Kartenmaterial sehr komfortabel und einfach einzubinden.

Jetzt, wo die Demo-Anwendung eine gewünschte Karte anzeigen kann, ist der nächste Schritt, die Information in Form von Standorten mit einzubringen. Erst dann ist die Karte für die gewünschten Anwendungsfälle einsatzfähig und nützlich. Dazu ist eine Suche notwendig. Als Eingabe dient eine Adresse, denn die ist bei den Datensätzen wie Kunden, Veranstaltungen und Teilnehmenden dieser Veranstaltungen bekannt – besser als Koordinaten oder Ähnliches, die ebenfalls auf Basis einer Adresse zunächst umgewandelt werden müssten. Der Prozess, einen Standort zu einer Adresse zu matchen, wird Geocoding genannt. Dabei kommt ein sogenannter Locator zum Einsatz, der entweder lokal oder online zur Verfügung steht. Damit ist ein ArcGIS-Datensatz gemeint, der Adressinformationen und die Regeln für die Übersetzung von Ortsbeschreibungen – etwa Straßenadressen oder Ortsnamen – in räumlichen Daten speichert. Diese Daten lassen sich anschließend auf einer Karte anzeigen. Bei dem vorherigen Beispiel erfolgte das Geocoding noch manuell, indem der Standort von Dortmund in Form von Latitude und Longitude bei Google gesucht wurde. Automatisiert ist das verständlicherweise einfacher, zuverlässiger und bereitet weniger Aufwand. Das Reverse Geocoding funktioniert zudem ebenfalls. Wer einen Punkt kennt, kann dazu die Adresse oder einen Point of Interest (POI) suchen.

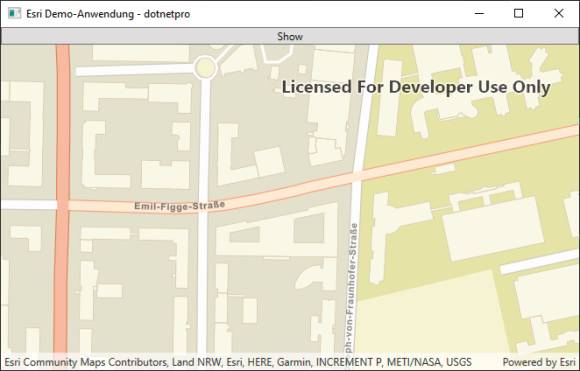

Für die Demo-Anwendung ist die Anzeige verschiedener Adressen und damit Punkte (Koordinaten) auf einer Karte notwendig. Im ersten Schritt wird eine Adresse gesucht und der Viewpoint der Karte dorthin verschoben. Das ist ein Test, ob die Adresssuche und die Anzeige des Resultats funktionieren. Listing 3 zeigt dazu die asynchrone LocateAddress-Methode. Die verwendete Klasse LocatorTask bekommt entweder einen URL für einen Online-Locator oder einen Pfad für eine lokale Version übergeben. In diesem Fall kommt das Angebot der ArcGIS-Plattform zum Einsatz. Der GeocodeAsync-Aufruf sucht zu einer Adresse im Textformat die Koordinaten und weiteren Daten heraus, wenn diese denn existieren. Testweise wird eine Suche über einen Button-Klick ausgelöst. Die Handler-Methode zeigt Listing 4. Die LocateAddress-Methode wird mit einer Adresse der TU Dortmund aufgerufen, und wenn es ein Ergebnis gibt, wird die DisplayLocation zur Anzeige genutzt, mit einer für Demo-Zwecke vernünftigen Zoom-Stufe. Zusätzlich existiert noch die RouteLocation, die für die Wegfindung genutzt wird. Die DisplayLocation ist ­genauer für die Anzeige auf einer Karte, zum Beispiel das Dach eines Hauses, während die RouteLocation die nächstgelegene Straße zurückgeben würde. Bild 3 zeigt das Ergebnis des Button-Klicks. Der asynchrone Aufruf von SetViewpointAsync nutzt eine nette Animation, damit die Position nicht plötzlich auf der Karte erscheint.

Die Suche nach einer Adresse lässt sich zudem mit Parametern anpassen. Diese Geocode-Parameter bestimmen zum Beispiel, wo gesucht werden soll, wie viele Resultate gewünscht sind und wie die Sprache der Ausgabe eingestellt sein soll. Um die Ausgabe auf Deutsch einzustellen, was in diesem Fall nur für Debug-Ausgaben eine Auswirkung hat, die Suche aber ebenfalls auf Deutschland zu beschränken, reicht folgendes Snippet aus:

var geocodeParams = new GeocodeParameters
{
  CountryCode = "Germany",
  OutputLanguage = new System.Globalization.CultureInfo(
    "de-DE")
};

Eingebunden werden die Parameter in der GeocodeAsync-Methode. Insbesondere die Einschränkung der Suchresul­tate und des Suchortes wirken sich unter Umständen auf die Laufzeit der Suchanfrage aus.

Adressen suchen ist mit dem Beispiel aus dem vorherigen Abschnitt realisiert. Woher die Adressen kommen, spielt im aktuellen Fall noch keine Rolle. Eine externe Datenquelle ist aber problemlos denkbar. Diese Adressen müssen jetzt aber noch auf der Karte visualisiert sein. Ein Wechseln des Viewpoints zur Position hin ergibt nur dann Sinn, wenn ein Benutzer zum Beispiel einen entsprechenden Mausklick ausführt. Automatisiert alle Standorte nacheinander anzuzeigen und dort hinzuzoomen ist kein sinnvoller Anwendungsfall.

Um diese Art von Visualisierungen anzuzeigen, ist zur Karte ein Overlay hinzuzufügen. Dieses Graphics Overlay, ein Container für Grafiken wie Punkte, Linien und Polygone, zeigt visuelle Informationen temporär auf dem Client an. Es ist also keine Anreicherung der Karte mit Daten, die in der ArcGIS-Plattform dauerhaft gespeichert sind.

Um diese Funktionalität zu integrieren, sind zunächst Anpassungen am CustomerMapViewModel notwendig. Das Modell erhält zunächst eine neue Eigenschaft GraphicsOver­lays vom Typ GraphicsOverlayCollection. Das zeigt, dass mehrere Overlays zu einer Karte hinzugefügt werden können; in diesem Fall ist allerdings nur eines notwendig. Die ­dazu implementierte Methode CreateGraphics ist in Listing 5 zu sehen. Dieses Overlay wird zunächst im Modell gespeichert. Konsumiert wird das Overlay als Binding im XAML-Code. Das Einbinden der Esri MapView ändert sich im MainWindow daher wie folgt:

<Esri:MapView x:Name="MainMapView"
              Map="{Binding Map, Source={StaticResource
                CustomerMapViewModel}}"
              GraphicsOverlays="{Binding GraphicsOverlays,
                Source={StaticResource
                CustomerMapViewModel}}" />

Im nächsten Schritt sollen Positionen an das ViewModel übergeben werden, um Koordinaten als Punkte von Stand­orten zu markieren. Dazu sind einige Anpassungen notwendig, da aktuell das MainWindow das CustomerMapView­Model nur als Ressource eingebunden hat. Von jetzt an wird dieses Modell in der Code-behind-Klasse instanziert und als DataContext an das WPF-Fenster gebunden:

CustomerMapViewModel = new CustomerMapViewModel();
DataContext = _CustomerMapViewModel;

Daraufhin lässt sich die neue Methode verwenden, um einen Punkt für einen Standort hinzuzufügen:

CustomerMapViewModel.AddLocationPoint(
  result?.DisplayLocation);

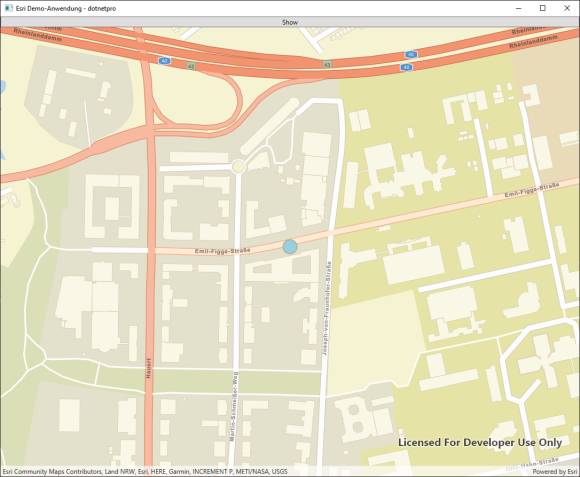

Der Code, der diese Funktion implementiert, ist ein klein wenig umfangreicher und in Listing 6 abgebildet. Komplex ist der Code dennoch nicht. Zunächst ist ein Symbol für die Markierung notwendig. In diesem Fall reicht die Klasse SimpleMarkerSymbol aus. Dort lassen sich der Stil, die Farbe und die Größe festlegen. Dann noch eine Outline als Umrandung hinzufügen, und fertig ist das Symbol. Das wird zusammen mit der Position zu einem Punkt zusammengesetzt, sodass diese Grafik auf der Karte angezeigt werden kann. Bild 4 zeigt das Resultat in der laufenden Demo-Anwendung mit einer ­etwas größeres Zoom-Stufe. Ändert sich die Zoom-Stufe, so bleibt die Markierung stabil, was den Größenmaßstab betrifft. Herangezoomt ist der Punkt also nicht übergroß, sondern er verkleinert sich. Umgekehrt gilt dasselbe.

Auf diese Weise lassen sich auch andere Grafiken wie Linien und Polygone hinzufügen. Das Prinzip ist immer identisch, nur die Art und Weise, wie die Grafik zusammengebaut wird, verändert sich. Darüber hinaus stehen weitere Möglichkeiten zur Verfügung, diese Grafiken anzupassen, zum Beispiel über Tooltips.

Der aktuelle Stand der Demo-Anwendung ist, dass Stand­orte über eine Adresssuche angezeigt und visualisiert werden können. Wie sich markante Elemente auf einer Karte besonders hervorheben lassen – beispielsweise Bildungseinrichtungen und deren zugehörige Parkplätze – und wie sich Routen mithilfe von Feature Layern über die bestehende Ansicht legen lassen, wird der zweite Teil dieses Artikels zeigen.
